Microphone TM20 pour BATmode

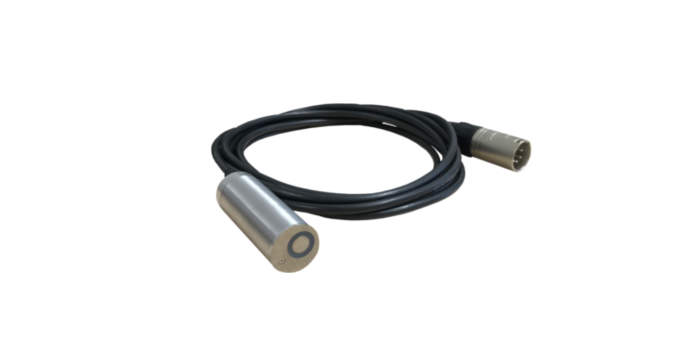

Le microphone à ultrasons à électret TM20 a été spécialement conçu pour être monté dans la paroi du pied des grandes éoliennes pour la détection qualitative de l'activité des chauves-souris au niveau des pointes inférieures des rotors. Alors que l'objectif du microphone TM10 était d'avoir le plus petit diamètre possible, le TM20 comprend un haut-parleur de signal de test de 40 kHz en plus du microphone. Comme pour les disques de microphone pour nacelles, ce haut-parleur est utilisé pour émettre une tonalité de test quotidienne de 40 kHz afin de vérifier et enregistrer la sensibilité du microphone lors d'une surveillance continue à long terme. Avec un diamètre de microphone de seulement 20 mm, le diamètre requis du trou de montage de 22 mm est toujours extrêmement petit. Pour une fixation sur la paroi du pied, le kit de montage TM20 en option est disponible. Le trépied du Kit coulisse le long d'une tige qui est fixée au microphone. Ainsi, le microphone peut être facilement fixé sur différentes épaisseurs de paroi jusqu'à 450 mm et permet un positionnement défini de la pointe du microphone. Le trépied est monté sur la paroi intérieure du pied à l'aide de pieds magnétiques, de tampons adhésifs ou de vis (voir le plan de perçage - TM20 dans la section « Téléchargements »).

Pour empêcher la pénétration d'eau de pluie par le trou de montage, il peut être percé légèrement en pente dans la paroi. Pour augmenter encore la fiabilité du microphone dans des conditions météorologiques défavorables, le TM20 intègre un réchauffeur de microphone, ce qui réduit la condensation sur le microphone. Grâce au boulon de montage M3 à l'arrière du microphone, le microphone est également idéal pour des situations de mesure alternatives, telles que sur des mâts de mesure, en plus de l'utilisation dans les éoliennes. Comme tous les autres microphones, le TM20 est compatible avec BATmode 2S et BATmode 2S+ ainsi qu'avec les UltraSoundGate 116Hnbm et 416Hnbm d'Avisoft Bioacoustics.

Remarque : Pour réduire les interférences électromagnétiques, nous recommandons de placer la BATbox avec le système de détection le plus près possible du trou du microphone et le plus loin possible des sources d'interférences telles que les câbles d'alimentation et de commande. Pour cela le microphone est livré avec un câble de connexion de 3m. En principe, il est également possible d'installer la BATbox à la base du pied et d'utiliser un câble d’extension. Cependant, cela peut entraîner une réduction significative de la qualité d'enregistrement.

Caractéristiques principales

• Microphone Knowles FG
• Haut-parleur de signal de test 40 kHz
• Chauffage intégré
• 20mm / Longueur 55mm
• Boulon de montage M3
• Kit de montage pour fixation sur la paroi du pied de l’éolienne disponible en option
• Barre de montage et trépied non-inclus
